220V na naka-mount na aktibong filter na harmonic filter
220V na naka-mount na aktibong harmonic filter, mapagkumpitensyang presyo ng pabrika, at pinakamataas na kalidad na pagganap. Pagandahin ang iyong system gamit ang matalinong, mataas na kahusayan na solusyon. Makipag -ugnay sa amin ngayon para sa pinakamahusay na presyo ng pabrika at na -optimize na mga resulta!
Ang 220V na naka-mount na aktibong harmonic filter (AHF) ay nagbibigay ng epektibong harmonic mitigation para sa single-phase 220V electrical system. Gamit ang advanced na DSP+CPLD digital control at isang three-level topology, ang compact unit na ito ay naghahatid ng tumpak na harmonic kasalukuyang kabayaran. Kasama sa mga pangunahing tampok ang isang malawak na saklaw ng pag -filter ng harmonic (ika -2 hanggang ika -50 harmonic), isang mataas na rate ng pag -filter (hanggang sa 95%), at isang modular na disenyo para sa madaling pag -install at pagpapanatili. Ang disenyo ng naka-mount na dingding ay nakakatipid ng mahalagang espasyo sa sahig. Magagamit sa iba't ibang kasalukuyang mga rating (25A hanggang 150A), tinitiyak ng 220V na naka-mount na pader na AHF na matatag at mahusay na operasyon sa mga sensitibong kapaligiran
Paglalarawan ng Model:
| Gy | Ahf | 0.4 | 50A | / | 4l | W |
| Code ng Enterprise | Aktibong harmonic filter | Antas ng boltahe 0.22: 220v |
Na -rate na Kapasidad （KVAR） 25/50/75/100/150A | 2L: single-phase 3L: three-phase three-wire 4L: three-phase four-wire |
W: Wall-mount |
Mga Tampok:
● Gumamit ng DSP+CPLD lahat ng digital control core, tatlong antas ng teknolohiya ng topology, advanced na harmonic detection algorithm at diskarte sa kontrol ng PWM upang makamit ang tumpak na kabayaran ng harmonic kasalukuyang.
● Pag -ampon ng modular na disenyo, na nagpapadali ng kahanay na koneksyon ng maraming mga module, ay tumatagal ng kaunting puwang at madaling mapanatili.
● Ang istrukturang disenyo ng mga independiyenteng air ducts at independiyenteng mga bodega ay nagsisiguro sa matatag na operasyon ng kagamitan.
● Maaari itong i-filter ang mga harmonika sa isang malawak na hanay ng mga pagkakatugma, mula 2 hanggang 50 na pagkakaisa, at malutas ang problema ng hindi balanse ng tatlong yugto nang sabay.
● Mataas ang harmonic filtering rate. Kung pinapayagan ang kapasidad, ang harmonic kasalukuyang pag -filter ng rate ay maaaring kasing taas ng 95%. Itakda ang 100% kasalukuyang paglilimita ng output upang matiyak ang pangmatagalang matatag na operasyon ng kagamitan.
Mga Aplikasyon:
Ang 220V na naka-mount na aktibong harmonic filter ay mahalaga para sa pagpapanatili ng kalidad ng kapangyarihan sa iba't ibang mga setting:
● Maliit hanggang medium-sized na mga negosyo:Pagprotekta sa mga sensitibong kagamitan at tinitiyak ang maaasahang operasyon ng mga computer, electronics, at iba pang mga kritikal na naglo -load.
● Mga Application ng Residential:Pagpapabuti ng kalidad ng kapangyarihan sa mga bahay na may mataas na harmonic na bumubuo ng mga kasangkapan.
● Mga pasilidad sa medikal:Nagbibigay ng malinis na kapangyarihan para sa sensitibong kagamitan sa medikal sa mga klinika at mas maliit na mga pasilidad sa pangangalagang pangkalusugan.
● Mga kapaligiran sa tingi:Tinitiyak ang makinis na operasyon ng mga point-of-sale system at iba pang mga elektronikong aparato.
● Laboratories:Pagprotekta sa sensitibong kagamitan sa laboratoryo mula sa maharmonya na pagbaluktot.
Ang 220V na naka-mount na aktibong harmonic filter ay nag-aalok ng isang praktikal at mahusay na solusyon para sa pag-optimize ng kalidad ng kuryente sa mga application na single-phase 220V.
Mga Teknikal na Parameter:
| 220V serye | 380v serye | 500V serye | 690v serye | ||
| Taas | <2000m, sa itaas ng 2000m, derate ayon sa GB/T3859.2 | ||||
| Nakapaligid na temperatura | -20 ～+50 ℃ | ||||
| Kamag -anak na kahalumigmigan | ≤90%, walang paghalay sa ibabaw kapag ang buwanang minimum na temperatura ay 25 ℃ | ||||
| Antas ng polusyon | Antas III sa ibaba | ||||
| Operating boltahe | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Dalas ng pagtatrabaho | 50Hz ± 5% | ||||
| Kasalukuyang kabayaran | 25A | 25/50/75/100/150A | 100A | 100A | |
| Istraktura ng grid | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Bilang ng mga yunit na konektado sa kahanay | Ulimited | ||||
| Pangkalahatang kahusayan ng makina | ≥97% | ||||
| Istraktura ng grid | 32khz | 16khz | 12.8kHz | 12.8kHz | |
| Saklaw ng kabayaran | 2 ～ 50Times, ang solong rate ng kabayaran ay nababagay | ||||
| Pagpili ng Pag -andar | Reaktibo na kapangyarihan | Reactive Power, Reactive Power + Asymmetry | |||
| Reaktibo na rate ng kabayaran sa kuryente | ≥95% | > 92% | |||
| Kakayahang pag -filter ng neutral | Ang kakayahan sa pag -filter ng neutral na linya ay 3 beses na ang kakayahan sa pag -filter ng phase | ||||
| Buong oras ng pagtugon | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Ingay | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Paraan ng Kontrol | 2-Way RS485 Interface (sumusuporta sa GPRS/WiFi) | ||||
| Proteksyon | Overload, software/hardware overcurrent, grid overvoltage at undervoltage, pagkabigo ng kuryente, labis na pagganyak, proteksyon ng abnormality, atbp. | Overload, software/hardware overcurrent, grid overvoltage at undervoltage, grid boltahe kawalan ng timbang, pagkabigo ng kuryente, labis na pagganyak, dalas ng abnormality, maikling proteksyon ng circuit, atbp. | |||
| Paraan ng pag -install | Rack/wall-mount | Rack | |||
| Papasok na linya | Bumalik na Papasok （Uri ng Rack ）、 Mataas na Papasok （Wall-Mounted） | Bumalik ang papasok na linya | |||
| Antas ng proteksyon | IP20 | ||||
Model at Pagtukoy:
| Mga modelo | ||||
|---|---|---|---|---|

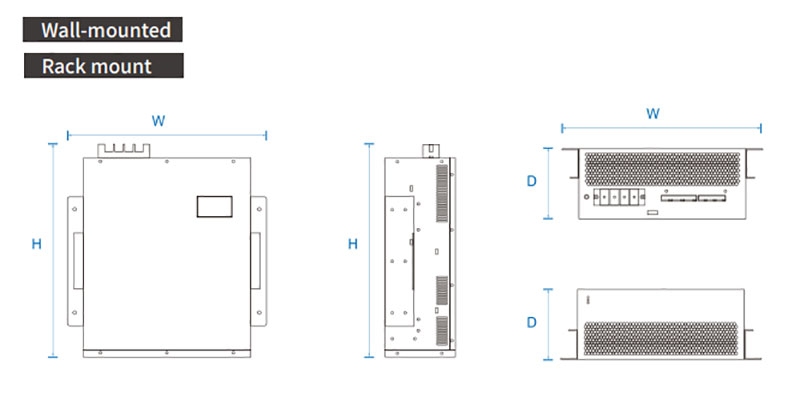

| Numero ng modelo | Na -rate na kasalukuyang (a) | Boltahe ng system (v) | Mga Dimensyon (d*w*h) | Paraan ng Paglamig |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Pinilit na paglamig ng hangin |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
