Three-phase four-wire rack mount aktibong harmonic filter
Bilang isang nangungunang tagagawa, nag-aalok ang Geya ng three-phase four-wire rack mount aktibong harmonic filter, na idinisenyo para sa mahusay na kalidad ng lakas at kahusayan ng enerhiya. Ang aming pabrika sa Tsina ay nagbibigay ng abot-kayang, mataas na pagganap na mga solusyon na pinagkakatiwalaan ng mga gumagamit sa buong mundo. Tuklasin kung bakit napakapopular ang aming mga produkto - makipag -ugnay sa amin ngayon para sa higit pang mga detalye!
Ang three-phase four-wire rack mount aktibong harmonic filter (AHF) ay nagbibigay Comprehensive harmonic mitigation para sa apat na wire power system. Paggamit ng a DSP+CPLD digital control core, ang rack-mount na AHF na ito ay epektibong neutralise harmonic currents hanggang sa ika-50 pagkakasunud-sunod, habang tinutugunan din ang tatlong-phase kawalan ng timbang. Ang modular na disenyo nito ay nagbibigay -daan para sa mga nasusukat na solusyon at pinasimple Pagpapanatili. Magagamit sa iba't ibang kasalukuyang mga rating (25A hanggang 150A) at boltahe Mga antas (220V hanggang 690V), nag -aalok ang AHF ng nababaluktot na pagsasama ng system. Pinilit Tinitiyak ng paglamig ng hangin ang maaasahang operasyon kahit na sa ilalim ng hinihingi na mga kondisyon. Ito Ang three-phase four-wire rack mount aktibong harmonic filter ay ginagarantiyahan ang kapangyarihan katatagan ng kalidad at system.
Paglalarawan ng Model:
| Gy | Ahf | 0.4 | 50A | / | 4l | R |
| Code ng Enterprise | Aktibong harmonic filter | Antas ng boltahe 0.22: 220v 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Na -rate na Kapasidad （KVAR） 25/50/75/100/150A | 4L: three-phase four-wire | R: Rack Mount |
Mga Tampok:
● Gumamit ng DSP+CPLD lahat ng digital control core, tatlong antas ng teknolohiya ng topology,
advanced na harmonic detection algorithm at diskarte sa kontrol ng PWM upang makamit
Tumpak na kabayaran ng harmonic kasalukuyang.
● Pag -ampon ng modular na disenyo, na nagpapadali sa kahanay na koneksyon ng maramihang
Mga module, tumatagal ng kaunting puwang at madaling mapanatili.
● Ang disenyo ng istruktura ng mga independiyenteng air ducts at independiyenteng mga bodega
Tinitiyak ang matatag na operasyon ng kagamitan.
● Maaari itong mag -filter ng mga harmonika sa isang malawak na hanay ng mga pagkakatugma, mula 2 hanggang 50
Harmonics, at malutas ang problema ng hindi balanse ng tatlong-phase nang sabay.
● Mataas ang harmonic filtering rate. Kung pinapayagan ang kapasidad, ang harmonic
Ang kasalukuyang rate ng pag -filter ay maaaring kasing taas ng 95%. Itakda ang 100% na kasalukuyang paglilimita
output upang matiyak ang pangmatagalang matatag na operasyon ng kagamitan.
Mga Aplikasyon:
Three-phase four-wire rack mount aktibong harmonic filter ay mahalaga para sa Pagpapanatili ng malinis na kapangyarihan sa iba't ibang mga aplikasyon:
● Mga Data Center: Pagprotekta sa mga sensitibong kagamitan at tinitiyak na walang tigil
Ang operasyon sa pamamagitan ng pagtanggal ng maharmonya na pagbaluktot.
● Mga Ospital: Nagbibigay ng maaasahang kapangyarihan para sa kritikal na kagamitan sa medikal,
pagpapahusay ng kaligtasan ng pasyente at pagiging maaasahan ng system.
● Mga pang -industriya na kapaligiran: Pagpapabuti ng kahusayan at habang -buhay ng
Tatlong-phase na makinarya sa pamamagitan ng pagbabawas ng harmonic interference.
● Mga Komersyal na Gusali: Pagpapanatili ng kalidad ng kapangyarihan sa mga gusali na may kumplikado
Mga sistemang elektrikal, pag -minimize ng pinsala sa downtime at kagamitan.
Three-phase four-wire rack mount aktibong harmonic filter ay naghahatid ng matatag at Ang mga naaangkop na solusyon sa pagbabawas ng harmonic para sa paghingi ng apat na wire Mga Aplikasyon.
Mga Teknikal na Parameter:
| 220V serye | 380v serye | 500V serye | 690v serye | ||
| Taas | <2000m, sa itaas ng 2000m, derate ayon sa GB/T3859.2 | ||||
| Nakapaligid na temperatura | -20 ～+50 ℃ | ||||
| Kamag -anak na kahalumigmigan | ≤90%, walang paghalay sa ibabaw kapag buwanang Ang minimum na temperatura ay 25 ℃ | ||||
| Antas ng polusyon | Antas III sa ibaba | ||||
| Operating boltahe | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Dalas ng pagtatrabaho | 50Hz ± 5% | ||||
| Kasalukuyang kabayaran | 25A | 25/50/75/100/150A | 100A | 100A | |
| Istraktura ng grid | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Bilang ng mga yunit konektado sa kahanay |
Ulimited | ||||
| Pangkalahatang kahusayan ng makina | ≥97% | ||||
| Istraktura ng grid | 32khz | 16khz | 12.8kHz | 12.8kHz | |
| Saklaw ng kabayaran | 2 ～ 50Times, ang solong rate ng kabayaran ay nababagay | ||||
| Pagpili ng Pag -andar | Reaktibo na kapangyarihan | Reactive Power, Reactive Power + Asymmetry | |||
| Reaktibo na kapangyarihan rate ng kabayaran |
≥95% | > 92% | |||
| Neutral na pag -filter Kakayahan |
Ang kakayahan sa pag -filter ng neutral na linya ay 3 beses na sa phase Kakayahang mag -filter | ||||
| Buong oras ng pagtugon | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Ingay | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Paraan ng Kontrol | 2-Way RS485 Interface (sumusuporta sa GPRS/WiFi) | ||||
| Proteksyon | Overload, software/hardware overcurrent, grid overvoltage at undervoltage, pagkabigo ng kuryente, labis na pagganyak, dalas proteksyon ng abnormality, atbp. | Overload, software/hardware overcurrent, grid overvoltage at undervoltage, kawalan ng timbang ng boltahe ng grid, pagkabigo ng kuryente, Overtemperature, dalas ng abnormality, maikling circuit Proteksyon, atbp. | |||
| Paraan ng pag -install | Rack/wall-mount | Rack | |||
| Papasok na linya | Bumalik na Papasok （Uri ng Rack ）、 Mataas na Papasok （Wall-Mounted） | Bumalik ang papasok na linya | |||
| Antas ng proteksyon | IP20 | ||||

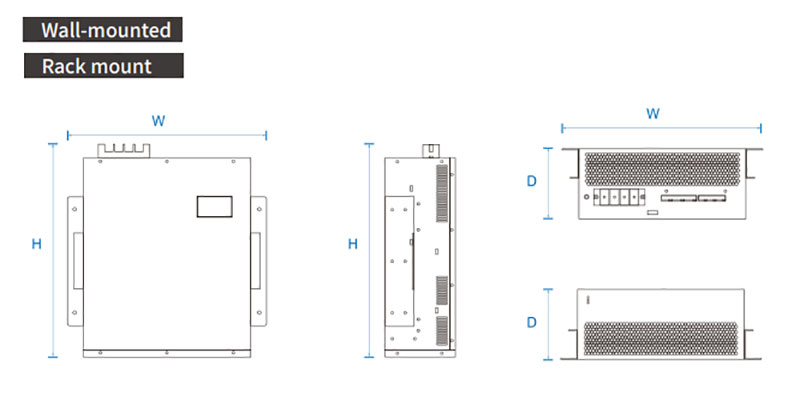

Model at Pagtukoy:
| Mga modelo | ||||
|---|---|---|---|---|
| Numero ng modelo | Na -rate na kasalukuyang (a) | Boltahe ng system (v) | Mga Dimensyon (d*w*h) | Paraan ng Paglamig |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Pinilit na paglamig ng hangin |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
